Инструкция по монтажу гибкой черепицы IKO

Обозначения терминов, применяемых в инструкции по монтажу черепицы IKO

Рис. 1а

1. Выпуск
2. Верхнее перекрытие
3. Вырез
4. Самоклеющаяся полоса
5. Лепестки

Рис. 1b

1. Скосы
2. Карнизные свесы
3. Ендова
4. Вальма
5. Конек

Основание кровли

Для основания нужно использовать качественные, сухие материалы - фанеру, чисто-обрезную или шпунтованную доску шириной до 15 см.

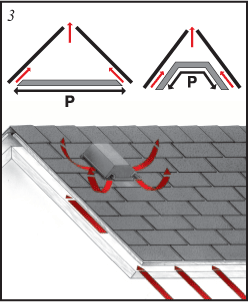

Вентиляция

Между основанием и теплоизоляцией необходимо оставить достаточно пространства для беспрепятственной циркуляции воздуха.

Вентиляционные выходы располагаются на скате между коньком и карнизными свесами. Площадь выхода для ската с уклоном 15° -25° составит 33 кв.см/1 кв.м P*, для уклона до 85° - не менее 16 кв.см/1 кв.м Р.

*Р – теплоизолированная площадь потолка.

Укладка подкладочного материала

Подкладочный материал (рекомендуем использовать фирменный IKO ArmourGard Ice and Water Protector) укладывается внахлест по всей площади основания.

Если крыша имеет уклон 15-20°, нахлест подкладочного материала (здесь больше подойдет Armourbase 15) следует увеличить до 50 см по горизонтали и 30 см по вертикали.

При уклоне до 85° используйте Armourbase 30 таким образом, чтобы каждый следующий лист полотна на 10 см перекрывал предыдущий, нахлест сверху должен составлять порядка 5-ти см. Для надежности закрепите материал достаточным количеством гвоздей.

При крутом уклоне (до 90°) вместо подкладочного слоя применяйте плитку ArmourShield.

Подготовка ендовы

Ендову можно подготовить несколькими способами, мы рассмотрим один из них – открытый. Подкладочное полотно (Armourbase 30) шириной 1 м укладывается вдоль линии ендовы, проклеивается в местах нахлеста. По краям оно прикрывается основным материалом, который использован для покрытия основания. После поверх Armourbase 30 накладывается и фиксируется гвоздями специальный материал на основе металла IKO Bi-Armour Valley.

Как правильно прибивать кровельные гвозди

Старайтесь прибивать гвозди ровно, отступив не менее, чем на 2,5 см от края листа. Шляпка при этом не должна заходить глубоко в поверхность битумной черепицы. При сильном уклоне крыши используйте большее количество гвоздей.

Подготовка к укладке гибкой черепицы

Отрежьте у отдельной полосы половинки лепестков, чтобы впоследствии предваряющий ряд черепицы не слился с первым. Приклейте полосу таким образом, чтобы она немного нависала над карнизом (не более чем на 1 см).

Подготовка к укладке гибкой черепицы

Для первого ряда используйте целый лист черепицы, зафиксировав его гвоздями на одном уровне с предваряющим рядом. Второй ряд укладывается так, чтобы нижние края лепестков совпадали с верхней линией вырезов предыдущего ряда. Таким образом продолжайте укладывать ряд за рядом, при необходимости отрезая по половине лепестка так, как это указано на рис. 7.

Установка черепицы в ендове
Открытая ендова

От конька до карниза мелом прочерчиваются две линии. Во время укладки черепицы на скатах по достижении этих линий черепичные листы аккуратно подрезаются и проклеиваются, оставляя открытую ендову.

Переплетение

Ряды черепицы настилаются так, чтобы каждый лист примерно на 30 см заходил на противоположный скат крыши и перекрывал лист с этого ската.

Закрытый метод

Необходим для крыш с уклоном менее 23°, напоминает предыдущий метод переплетения. Разница состоит в том, что на одном из скатов лист черепицы по достижении линии ендовы обрезается.

Вальмы и коньки

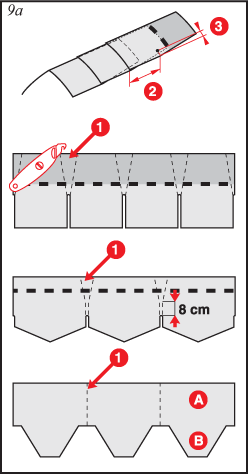

Разрежьте лист черепицы по отдельным лепесткам, которые укладываются вдоль конька. При этом участок А на лепестке должен перекрывать участок В.

Укладывая плитку на конек и вальмы против преобладающего направления ветра, закрепляйте ее гвоздями.
