Профнастил H75x750-A, B

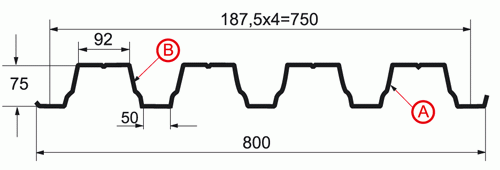

Профнастил H75x750
1. ТУ 5285-001-78334080-2006
2. Ширина листа габаритная 800 мм
3. Ширина листа полезная 750 мм
4. Высота профиля 75 мм
5. Толщина металла 0,7 - 1,0 мм

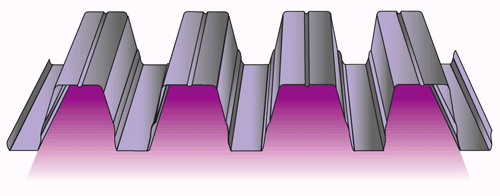

Профнастил H75x750

Профнастил H75x750-A,B - основные характеристики


Тип
Высота профиля, мм
Ширина полная, мм
Ширина рабочая, мм
Ширина заготовки, мм
Толщина листа, мм

Масса 1м
длинны, кг

Масса 1 м2
полной
ширины, кг

H - 75x750-A

H - 75x750-B

75
800
750
1250
0,7
7,4
9,25
0,8
8,4
10,5
0,9
9,3
11,63
1,0
10,3
12,9

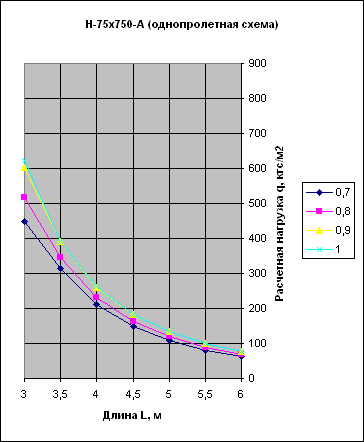

однопролетная схема H - 75x750-A

Профнастил - однопролетная схема Н 75

Толщ, мм Длина, м
3 3,5 4 4,5 5 5,5 6
0,7 450 314 211 148 108 81
0,8 516 346 232 163 119 89
0,9 604 390 261 184 134 101
1 622 392 262 184 134 101

Расчетная нагрузка для пролета L=3,0 (t=1,0); 3,5 - 6,0 м принята по деформации
Расчетная нагрузка для пролетов L=3,0 (t=0,7-0,9) принята по расчету на прочность в пролете

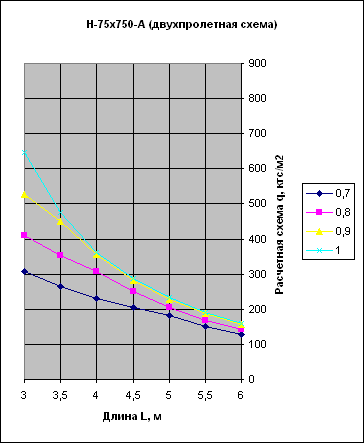

двухпролетная схема H - 75x750-A
Профнастил - двухпролетная схема Н 75
Толщ, мм Длина, м
3 3,5 4 4,5 5 5,5 6
0,7 308 264 231 206 183 151
0,8 411 352 308 252 204 169
0,9 526 451 356 281 228 187

Расчетная нагрузка для пролетов L=3,0 (t=1,0); 3,5 (t=1,0); 4 (t=0,9;1,0); 4,5 (t=0,8-1,0); 5,0 - 6,0 м принята по расчету на прочность на опоре
Расчетная нагрузка для пролета L=3,0 (t=0,7-0,9); 3,5 (t=0,7-0,9); 4,0 (t=0,7;0.8);4,5 (t=0,7мм) м принята по устойчивости стенки

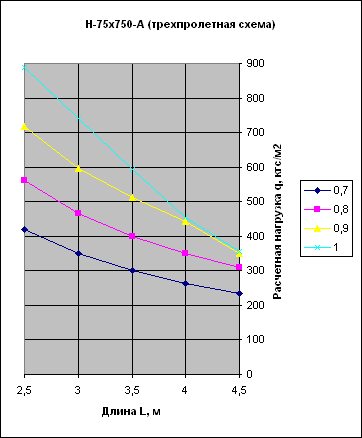

трехпролетная схема H - 75x750-A
Профнастил - трехпролетная схема Н 75
Толщ, мм Длина, м
2,5 3 3,5 4 4,5
0,7 420 350 300 263 234
0,8 560 467 400 350 311
0,9 717 597 512 444 351
1 889 741 593 454 355

Расчетная нагрузка для пролетов L=3,5 (t=1,0); 4,0 (t=0,9;1,0); 4,5 м (t=0,9;1,0) принята по расчету на прочность на опоре
Расчетная нагрузка для пролета L=2,5; 3,0 ;3,5 (t=0,7-0,9); 4,0 (t=0,7;0,8); 4,5 м (t=0,7;0,8) принята по устойчивости стенки

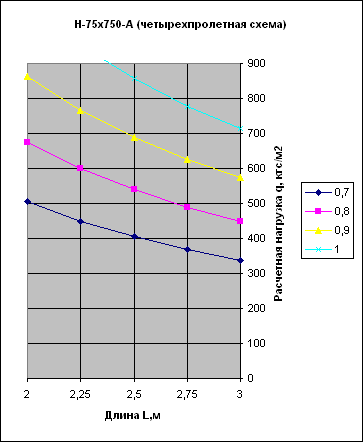

четырехпролетная схема H - 75x750-A
Профнастил - четырехпролетная схема Н 75
Толщ, мм Длина, м
2 2,25 2,5 2,75 3
0,7 506 450 405 368 337
0,8 674 599 539 490 449
0,9 862 767 690 627 575
1 1070 951 856 778 713

Расчетная нагрузка принята по устойчивости стенки

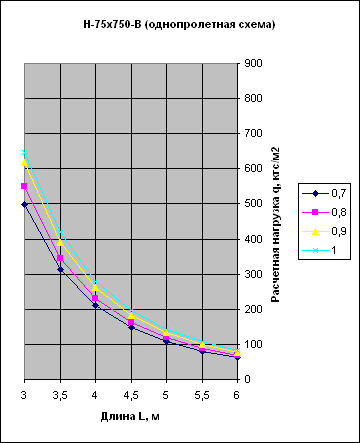

однопролетная схема H - 75x750-B

Профнастил - однопролетная схема Н 75

Толщ, мм Длина, м
3 3,5 4 4,5 5 5,5 6
0,7 499 314 211 148 108 81
0,8 549 346 232 163 119 89
0,9 619 390 261 184 134 101
1 646 419 280 197 144 108

Расчетная нагрузка для пролетов L=3,0 (t=0,7-0,9); 3,5 - 6,0 м принята по деформации
Расчетная нагрузка для пролета L=3,0 м (t=1,0) принята по расчету на прочность в пролете

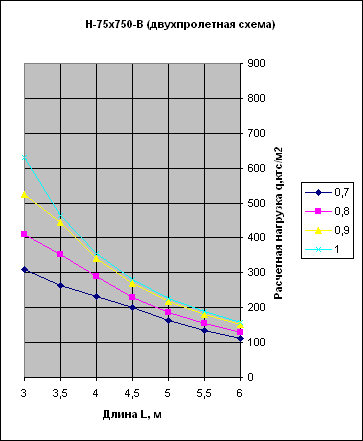

двухпролетная схема H - 75x750-B
Профнастил - двухпролетная схема Н 75
Толщ, мм Длина, м
3 3,5 4 4,5 5 5,5 6
0,7 308 264 231 200 162 134
0,8 411 352 290 229 186 154
0,9 526 444 340 268 217 180
1 632 464 356 281 228 188

Расчетная нагрузка для пролетов L=3(t=1мм); 3,5(t=0,9;1,0); 4,0 (t=0,8-1,0); 4,5 - 6,0 м принята по расчету на прочность на опоре
Расчетная нагрузка для пролета L=3,0 (t=0,7-0,9); 3,5 (t=0,7;0,8;); 4,0 (t=0,7) м принята по устойчивости стенки

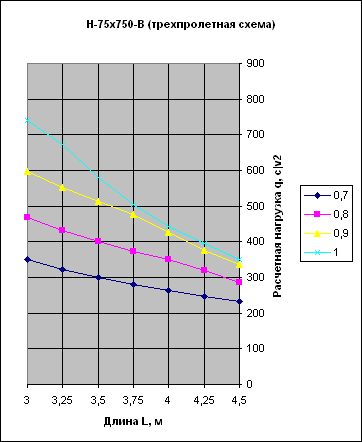

трехпролетная схема H - 75x750-B
Профнастил - трехпролетная схема Н 75
Толщ, мм Длина, м
3 3,25 3,5 3,75 4 4,25 4,5
0,7 350 323 300 280 263 247
0,8 467 431 400 374 350 321
0,9 597 551 512 478 425 376
1 741 673 580 506 444 394

Расчетная нагрузка для пролета L=3,0; 3,25 (t=0,7-0,9); 3,5 (t=0,7-0,9); 3,75 (t=0,7-0,9); 4,0 (t=0,7;0,8); 4,25 (t=0,7); 4,5 (t=0,7) м принята по устойчивости стенки
Расчетная нагрузка для пролета L=3,25 (t=1,0); 3,5 (t=1,0); 3,75 (t=1,0); 4,0 (t=0,9;1,0); 4,25 (t=0,8-1,0); 4,5 (t=0,8-1,0) м принята по прочности на опоре

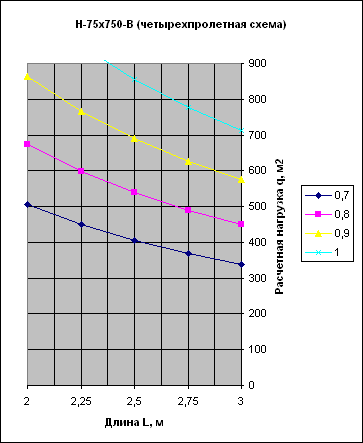

четырехпролетная схема H - 75x750-B
Профнастил - четырехпролетная схема Н 75
Толщ, мм Длина, м
2 2,25 2,5 2,75 3
0,7 506 450 405 368 337
0,8 674 599 539 490 449
0,9 862 767 690 627 575
1 1070 951 856 778 713

Расчетная нагрузка принята по устойчивости стенки
