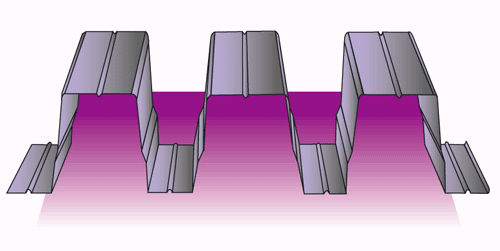

Профнастил H114x750-A, B


Профнастил H114
1. ТУ 5285-001-78334080-2006
2. Ширина листа габаритная 807 мм
3. Ширина листа полезная 750 мм
4. Высота профиля 114 мм
5. Толщина металла 0,7 - 1,0 мм

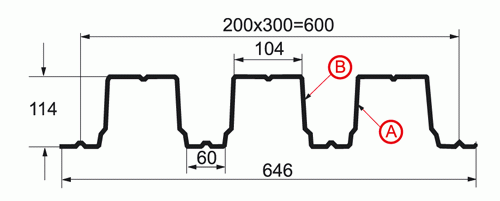

Профнастил H114

Профнастил H - 114x750-A,B- основные характеристики


Тип
Высота профиля, мм
Ширина полная, мм
Ширина рабочая, мм
Ширина заготовки, мм
Толщина листа, мм

Масса 1м
длинны, кг

Масса 1 м2 полной ширины, кг

H - 114x750-A

H - 114x750-B

114
807
750
1400
0,7
8,2
10,2
0,8
9,4
11,7
0,9
10,5
13,0
1,0
11,7
14,5

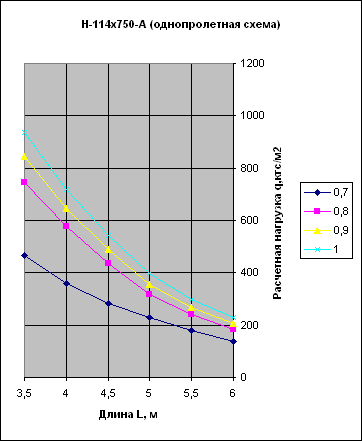

однопролетная схема H - 114x750-A

Профнастил - однопролетная схема Н 114

Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 467 358 283 229 181
0,8 746 576 436 318 239
0,9 843 646 489 356 268
1 937 718 543 396 297

Расчетная нагрузка для пролетов L=3,5; 4,0; 4,5 (t=0,7); 5,0 м (t=0,7) принята по расчету на прочность в пролете
Расчетная нагрузка для пролетов L=4,5 (t=0,8-1,0); 5,0 (t=0,8-1,0); 5,5; 6,0 м принята по деформации

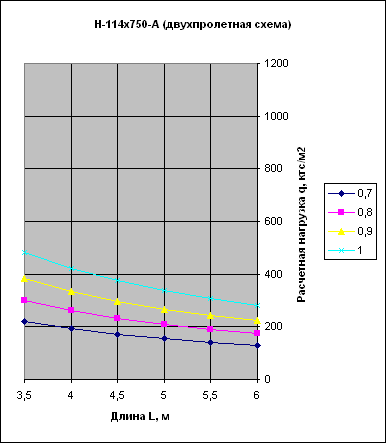

двухпролетная схема H - 114x750-A
Профнастил - двухпролетная схема Н 114
Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 219 192 171 154 140
0,8 299 261 232 209 190
0,9 382 334 297 267 243
1 482 422 375 338 307

Расчетная нагрузка принята по устойчивости стенки

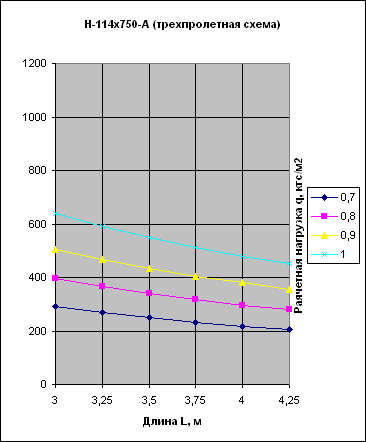

трехпролетная схема H - 114x750-A
Профнастил - трехпролетная схема Н 114
Толщ, мм Длина, м
3 3,25 3,5 3,75 4 4,25
0,7 291 269 249 233 218
0,8 396 365 339 317 297
0,9 506 467 434 405 380
1 639 590 548 512 480

Расчетная нагрузка принята по устойчивости стенки

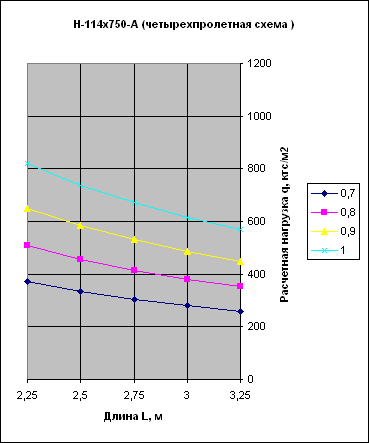

четырехпролетная схема Н - 114х750-A
Профнастил - четырехпролетная схема Н 114
Толщ, мм Длина, м
2,25 2,5 2,75 3 3,25
0,7 373 336 305 280
0,8 508 457 415 381
0,9 649 584 531 487
1 820 738 671 615

Расчетная нагрузка принята по устойчивости стенки

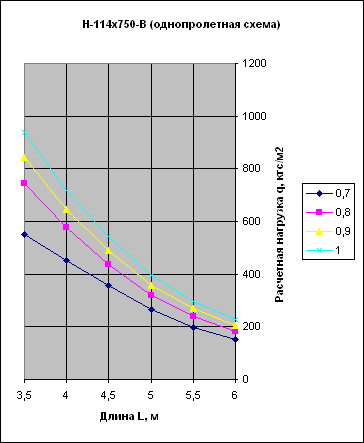

однопролетная схема H - 114x750-B

Профнастил - однопролетная схема Н 114

Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 549 453 358 266 199
0,8 746 576 436 318 239
0,9 843 646 489 356 268
1 937 718 543 396 297

Расчетная нагрузка для пролетов L=3,5 (t=0,7;0,8); 4,0 м принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,5 (t=0,9;1,0); 4,0; 4,5 (t=0,7) м принята по расчету на прочность в пролете
Расчетная нагрузка для пролета L=4,5 (t=0,7-1,0); 5,0 - 6,0 м принята по деформации

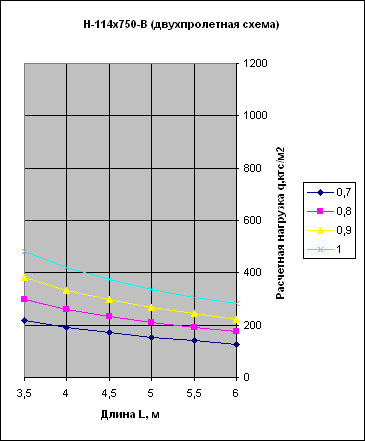

двухпролетная схема H - 114x750-B
Профнастил - двухпролетная схема Н 114
Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 219 192 171 154 140
0,8 299 261 232 209 190
0,9 382 334 297 267 243
1 482 422 375 338 307

Расчетная нагрузка принята по устойчивости стенки

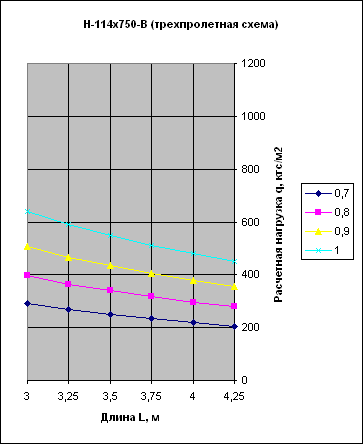

трехпролетная схема H - 114x750-B
Профнастил - трехпролетная схема Н 114
Толщ, мм Длина, м
3 3,25 3,5 3,75 4 4,25
0,7 291 269 249 233 218
0,8 396 365 339 317 297
0,9 506 467 434 405 380
1 639 590 548 512 480

Расчетная нагрузка принята по устойчивости стенки

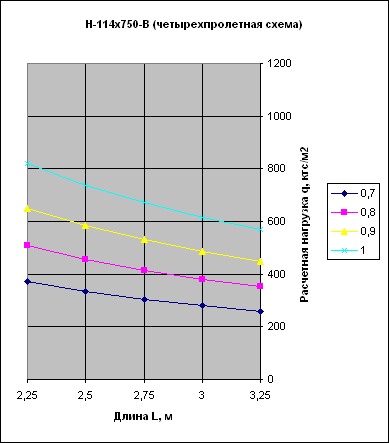

четырехпролетная схема H - 114x750-B
Профнастил - четырехпролетная схема Н 114
Толщ, мм Длина, м
2,25 2,5 2,75 3 3,25
0,7 373 336 305 280
0,8 508 457 415 381
0,9 649 584 531 487
1 820 738 671 615

Расчетная нагрузка принята по устойчивости стенки
