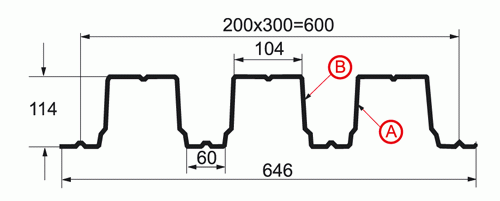

Профнастил H114x600-A, B

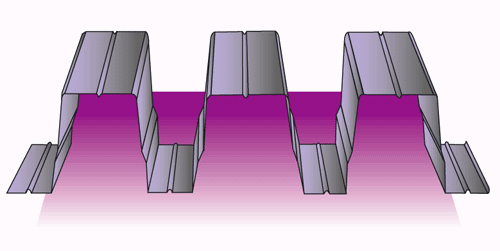

Профнастил H114
1. ТУ 5285-001-78334080-2006
2. Ширина листа габаритная 646 мм
3. Ширина листа полезная 600 мм
4. Высота профиля 114 мм
5. Толщина металла 0,7 - 1,2 мм

Профнастил H114

Профнастил H - 114x600-A,B - основные характеристики


Тип
Высота профиля, мм
Ширина полная, мм
Ширина рабочая, мм
Ширина заготовки, мм
Толщина листа, мм

Масса 1м
длинны, кг

Масса 1 м2 полной ширины, кг

H - 114x600-A

H - 114x600-B

114
646
600
1250
0,7
7,4
11,38
0,8
8,4
13,0
0,9
9,3
14,4
1,0
10,3
15,94
1,2
12,3
19,0

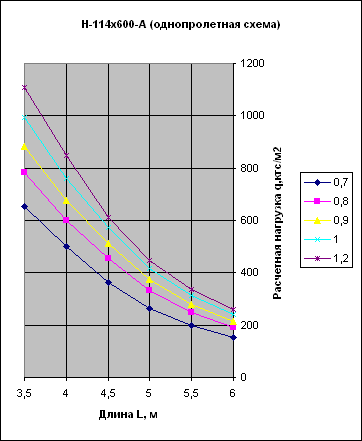

однопролетная схема H - 114x600-A

Профнастил - однопролетная схема Н 114

Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 654 501 362 264 198
0,8 783 600 454 331 249
0,9 882 675 511 373 280
1 993 761 574 418 314
1,2 1108 848 613 447 336

Расчетная нагрузка для пролетов L=3,5; 4,0 м принята по расчету на прочность в пролете
Расчетная нагрузка для пролетов L=4,5 - 6,0 м принята по деформации

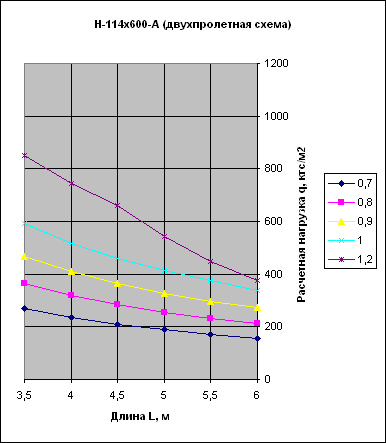

двухпролетная схема H - 114x600-A
Профнастил - двухпролетная схема Н 114
Толщ,мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 269 236 209 188 171
0,8 366 320 285 256 233
0,9 468 410 364 328 298
1 592 518 460 414 377
1,2 851 744 662 543 449

Расчетная нагрузка для пролетов L=3,5 - 5,0; 5,5 (t=0,7-1,0); 6,0 м (t=0,7-0,9) принята по устойчивости стенки
Расчетная нагрузка для пролетов L=5,5 (t=1,2); 6,0 м (t=1,0;1,2) принята по расчету на прочность на опоре

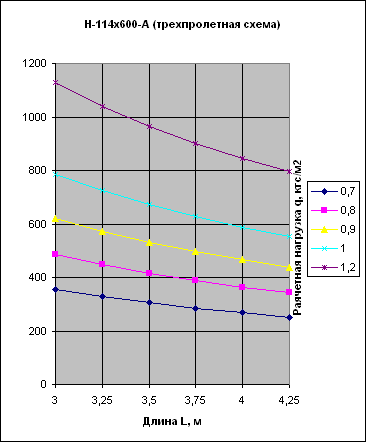

трехпролетная схема H - 114x600-A
Профнастил - трехпролетная схема Н 114
Толщ, мм Длина, м
3 3,25 3,5 3,75 4 4,25
0,7 357 329 306 285 268
0,8 485 448 416 388 364
0,9 621 573 532 497 466
1 784 724 672 628 588
1,2 1128 1041 966 902 846

Расчетная нагрузка принята по устойчивости стенки

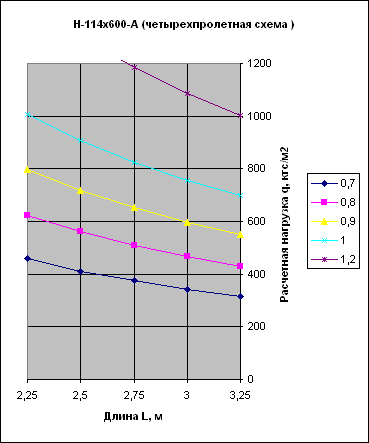

четырехпролетная схема H - 114x600-A
Профнастил - четырехпролетная схема Н 114
Толщ, мм Длина, м
2,25 2,5 2,75 3 3,25
0,7 458 412 375 343
0,8 623 561 510 467
0,9 797 717 652 597
1 1007 906 824 755
1,2 1447 1302 1184 1085

Расчетная нагрузка принята по устойчивости стенки

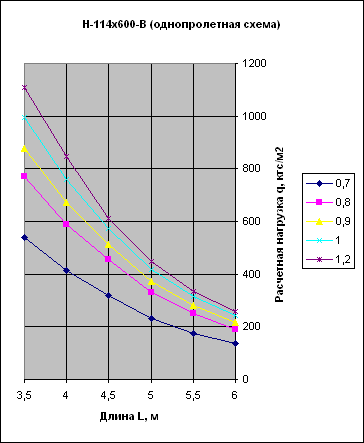

однопролетная схема H - 114x600-B

Профнастил - однопролетная схема Н 114

Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 539 413 320 233 175
0,8 770 590 454 331 249
0,9 876 671 511 373 280
1 993 761 574 418 314
1,2 1108 848 613 447 336

Расчетная нагрузка для пролетов L=3,5; 4,0 м принята по расчету на прочность в пролете
Расчетная нагрузка для пролета L=4,5 - 6,0 м принята по деформации

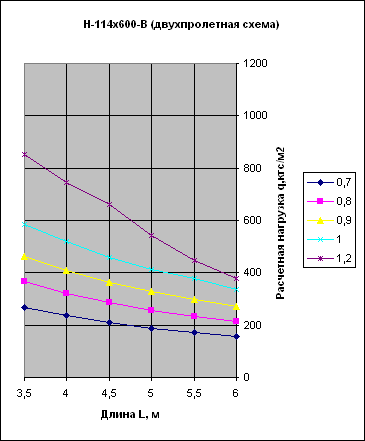

двухпролетная схема H - 114x600-B
Профнастил - двухпролетная схема Н 114
Толщ, мм Длина, м
3,5 4 4,5 5 5,5 6
0,7 269 236 209 188 171
0,8 366 320 285 256 233
0,9 464 410 364 328 298
1 587 518 460 414 377
1,2 851 744 662 543 449

Расчетная нагрузка для пролета L=3,5 - 4,5; 5,0 (t=0,7-1,0); 5,5 (t=0,7-1,0); 6,0 м (t=0,7-0,9) принята по устойчивости стенки
Расчетная нагрузка для пролетов L=5,0 (t=1,2); 5,5 (t=1,2); 6,0 м (t=1;1,2) принята по прочности на опоре

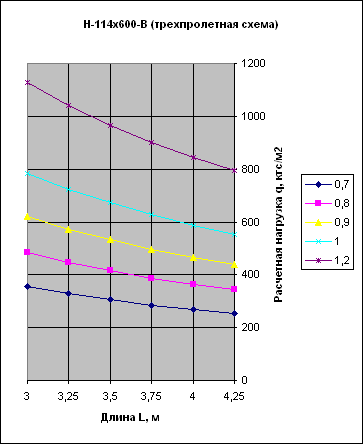

трехпролетная схема H - 114x600-B
Профнастил - трехпролетная схема Н 114
Толщ, мм Длина, м
3 3,25 3,5 3,75 4 4,25
0,7 357 329 306 285 268
0,8 485 448 416 388 364
0,9 621 573 532 497 466
1 784 724 672 628 588
1,2 1128 1041 966 902 846

Расчетная нагрузка принята по устойчивости стенки

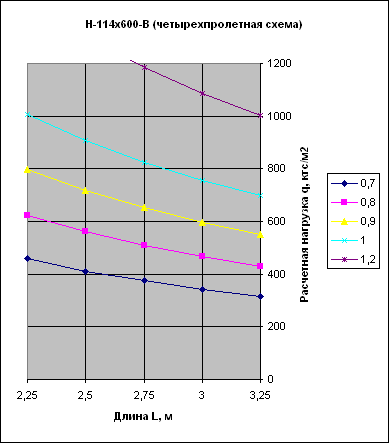

четырехпролетная схема H - 114x600-B
Профнастил - четырехпролетная схема Н 114
Толщ, мм Длина, м
2,25 2,5 2,75 3 3,25
0,7 458 412 375 343
0,8 623 561 510 467
0,9 797 717 652 597
1 1007 906 824 755
1,2 1447 1302 1184 1085

Расчетная нагрузка принята по устойчивости стенки
